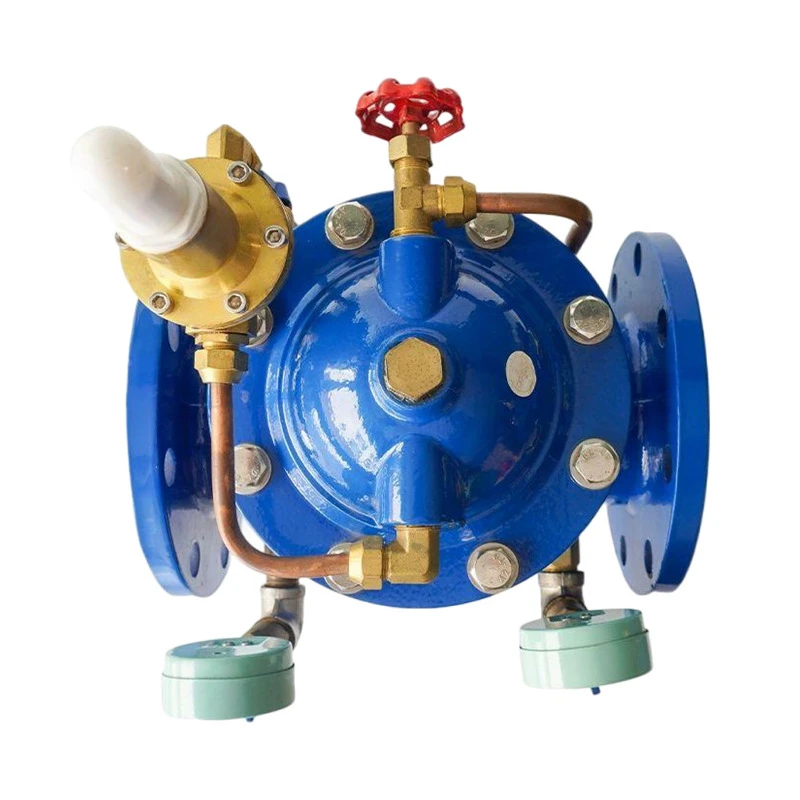

Ductile Iron Body 200x pilotdriven tryckreducerande ventil

Produktintroduktion

The Ductile Iron Body 200X Pilot-Operated Pressure Reducing Valve is designed to maintain stable pipeline pressure. Constructed with GGG50/ASTM A536 ductile iron body, stainless steel pilot valve, and elastomer diaphragm, it automatically adjusts the main valve opening via pressure feedback, ensuring precise outlet pressure control. Ideal for high-rise water supply, fire protection networks, and industrial systems requiring constant pressure, it operates at 0℃to 80℃with inlet pressure<=PN25/ANSI 250 and adjustable outlet pressure (0.1-1.6MPa), compatible with DN50-DN400 pipelines.

Produktfördelar

- Självdriven kontroll: Hydrauliskt svar inom mindre än eller lika med 2 sekunder utan extern kraft .

- Flexibel installation: Kompatibel med horisontella/vertikala rör; Flänsar möter GB/t 17241 för globala standarder .

- Lågt underhåll: Avtagbart pilotfilter och in-linjetätningsersättning minimerar driftstopp .

- Fail-Safe Mechanism: Integrerad förbikopplingsventil aktiveras under huvudventilens fel för att förhindra systemavstängning .

Produktfunktioner

Pilotstyrd förordning

200x pilotventil upptäcker utloppstryckförändringar och driver huvudventilskivan med<±5% deviation.

Vattenhammermotstånd

Duktil järnkropp med långsamt Close-mekanism mildrar tryckvågor under höga ΔP-förhållanden .

Justering

Utloppstrycket är stretligt justerbart (0.1-1.6 MPA) via pilotskruv för olika tryckkrav .

Högflödeseffektivitet

Venturi-formad flödesväg minskar turbulensen, vilket ökar KV-värdet med 15% -20% mot konventionella ventiler .

Hållbar tätningsenhet

Pa 66 + NBR Composite Seat motstår nötning och mediekristallisation, vilket kräver underhåll varje större än eller lika med 3 år .

Dn (mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		180	180	180	203	203	215	241	292	330	356	450	500	560	630	700	780	850	980
Pn10	D	105	115	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780
Pn10	D₁	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725
Pn16	D	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705	840
Pn16	D₁	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770
Pn25	D	105	110	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	840
Pn25	D₁	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770
H		342	342	342	395	395	405	430	510	560	585	675	730	760	840	910	1030	1135	1270
H₁		247	247	247	278	278	298	313	350	365	420	450	470	490	536	570	610	665	725

Tekniska parametrar

Storlek	Dn 32- DN600	Dn 650- dn2000
Arbetstryck	16bar	10bar
Skal	24bar	15bar
Täta	18bar	11bar
Driftstemperatur	-45 examen ~ +150 examen
Operationsmiljö	Ballast- och bilgesystem Kemiska bearbetningsanläggningar Borriggar dricksvatten torrt pulver Mat- och dryckens gasväxter havc Gruvindustrins pappersindustri sandhantering Havsvatten sockerindustri termo teknisk vattenbehandling avloppsvatten
Körmetod	Handspaken Mask Gear Electric Pneumatic

Verkställande standarder

Konstruktionsstandard	EN 593, MSS SP67, API 609, BS 5155
Inspektion och test	API 598, ISO 5208, EN 12266
Slutstandard	ANSI B16.1 Cl . 125 LB & B16.5 Cl . 150 lb
	Som 2129 Tabell D&E
	BS 10 Tabell D&E
	DIN 2501 (PN6, PN10, PN16)
	EN 1092 (PN6, PN10, PN16)
	ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16)
	KS B / JIS f 1511 /2210 (5K & 10K)
	MSS SP44 CL . 150 lb
	Awwa c207
	SABS 1123 Tabell 1000/3 & tabell 1600/3
Ansikte mot ansikte	ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
Toppfläns	ISO 5211
