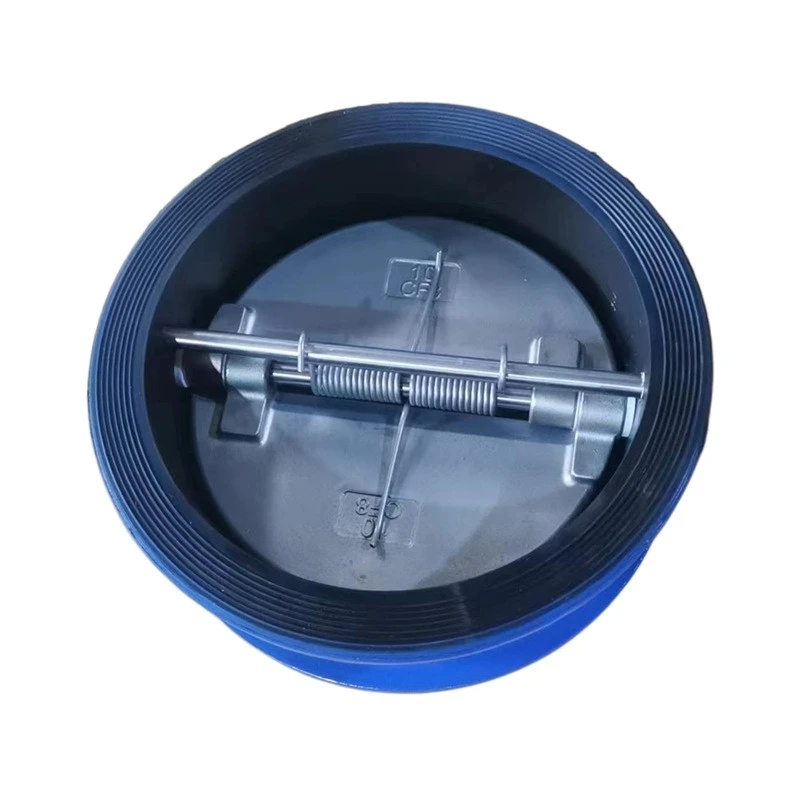

Duktil järnkropp-cf 8 304 skivskivventil
Produktintroduktion
Den duktila järnkroppen-cf 8 304 skivskivventilen kombinerar korrosionsbeständighet och kostnadseffektivitet . med en GGG50-duktil järnkropp och CF 8 304 rostfritt stål (Astm a351), dess tyngdkrafts-aktiverad enskild skiva System för livsmedelskvalitet, det fungerar vid -30 grad till 80 grader med PN16-tryck, montering av dn 50- DN600 rörledningar och uppnår ANSI klass IV-läckage .}
Produktfördelar
- Korrosionens mångsidighet: CF 8 304 Hanterar havsvatten, syror och matvätskor till 50% lägre kostnad .
- Energieffektivitet: Minskar årliga pumpkostnader med 12%-18%.
- Snabbinstallation: ISO 5211- Kompatibel för horisontellt/vertikalt montering utan stöd .
- livslängd: 304L-Harded skiva/säte (större än eller lika med 2 mm) varar större än eller lika med 15 år i vattensystem .
Produktfunktioner
Hybridmaterial
GGG50 -kropp (större än eller lika med 1 . 6mpa draghållfasthet) + cf 8 304 skivan motstår cl⁻ (mindre än eller lika med 2000 ppm) och pH 3-10 media.
01
Snabb tyngdkraftsstängning
Skivan stängs in<0.4s under backflow, reducing water hammer by 30%.
02
Ultrakompakt skiva
40% tunnare och 35% lättare än flänsskontrollventiler .
03
Lågt flödesmotstånd
Strömlinjeformad skiva minskar tryckförlust<0.02 bar, increasing Kv value by 40%.
04
Enkelt underhåll
304 STEM + EPDM -bussningar tillåter tätningsersättning (NBR/PTFE) utan driftstopp .
05
|
Nominell diameter DN |
Storlek (mm) |
Vikt (kg) |
||||||
|
D |
D1 |
D2 |
L |
R |
t |
|||
|
mm |
tum |
Dh77x -10/16 |
||||||
|
50 |
2" |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
65 |
2.5" |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
|
80 |
3" |
142 |
94 |
66.4 |
64 |
43.4 |
27 |
3.6 |
|
100 |
4" |
162 |
117 |
90.8 |
64 |
52.8 |
28 |
5.7 |
|
125 |
5" |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
|
150 |
6" |
218 |
170 |
144.6 |
76 |
78.6 |
31 |
9.0 |
|
200 |
8" |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
|
250 |
10" |
328 |
265 |
233.7 |
114 |
127 |
35 |
26 |
|
300 |
12" |
378 |
310 |
283.9 |
114 |
148.3 |
43 |
42 |
|
350 |
14" |
438 |
360 |
332.9 |
127 |
172.4 |
45 |
55 |
|
400 |
16" |
489 |
410 |
381.0 |
140 |
197.4 |
52 |
75 |
|
450 |
18" |
539/555 |
450 |
419.9 |
152 |
217.8 |
58 |
101/107 |
|
500 |
20" |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
|
600 |
24" |
690 |
624 |
572.6 |
178 |
295.4 |
73 |
172 |
|
700 |
28" |
800 |
720 |
680 |
229 |
354 |
98 |
219 |
Tekniska parametrar
|
Storlek |
Dn 32- DN600 |
Dn 650- dn2000 |
|
Arbetstryck |
16bar |
10bar |
|
Skal |
24bar |
15bar |
|
Täta |
18bar |
11bar |
|
Driftstemperatur |
-45 examen ~ +150 examen |
|
|
Operationsmiljö |
Ballast- och bilgesystem Kemiska bearbetningsanläggningar |
|
|
Körmetod |
Handspaken Mask Gear Electric Pneumatic |
|
Verkställande standarder
|
Konstruktionsstandard |
EN 593, MSS SP67, API 609, BS 5155 |
|
Inspektion och test |
API 598, ISO 5208, EN 12266 |
|
Slutstandard |
ANSI B16.1 Cl . 125 LB & B16.5 Cl . 150 lb |
|
Som 2129 Tabell D&E |
|
|
BS 10 Tabell D&E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS f 1511 /2210 (5K & 10K) |
|
|
MSS SP44 CL . 150 lb |
|
|
Awwa c207 |
|
|
SABS 1123 Tabell 1000/3 & tabell 1600/3 |
|
|
Ansikte mot ansikte |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Toppfläns |
ISO 5211 |
