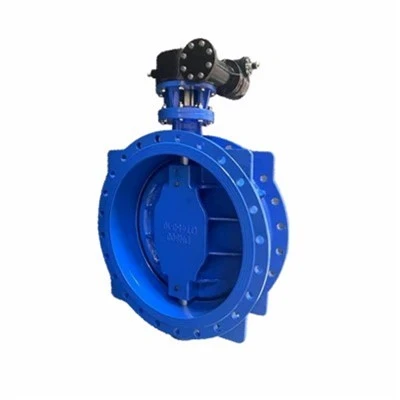

Den brandsäkra dubbelförskjutna vridspjällsventilen är en kvarts-varvsventil konstruerad för hög-ledningsisolering och flödeskontroll i olja och gas, raffinering, petrokemiska, kemiska och processtillämpningar där brandexponering, högt tryck och mediainneslutning är kritiska.
Det dubbel-förskjutna axelarrangemanget tar bort kontinuerlig kontakt mellan skivan och sätet under drift. Detta minskar friktionen vid tätningsytan, säkerställer förutsägbart arbetsmoment och förlänger livslängden på sätet avsevärt under upprepade öppnings- och stängningscykler.
Produktval i ett ögonblick
|
Parameter |
Specifikationsalternativ |
|
Typ av ventil |
Brandsäker dubbel offset fjärilsventil |
|
Designstandarder |
API 609 (Kategori B), EN 593 |
|
Nominella storlekar |
DN50 till DN1200 (NPS 2" till 48") |
|
Tryckklass |
ASME klass 150, 300, 600 / PN10 till PN100 |
|
Kroppsstil |
Wafer, Lug, Dubbelflänsad |
|
Brandteststandarder |
API 607, ISO 10497 |
|
Läckage- och tryckprovning |
API 598, ISO 5208, EN 12266-1 |
|
Toppflänsmontering |
ISO 5211 direktmonteringsdyna |
|
Driftalternativ |
Manuell spak, manuell växellåda, pneumatisk ställdon, elektrisk ställdon |
|
Primär media |
Olja, gas, kolväten, petrokemikalier, kemikalier, processvätskor |
Nyckelfunktioner och designteknik
Första offset:Axeln är placerad bakom sätets tätningsplan, vilket ger en kontinuerlig, obruten sätesyta.
Andra offset:Axelns mittlinje är förskjuten från ventilens centrumlinje, vilket gör att skivan lyfts av sätet omedelbart efter öppning (inom 1 till 3 graders rotation).
Primärt mjukt säte:Säkerställer bubbel-tät avstängning (klass VI/hastighet A) under normala driftsförhållanden.
Sekundär metallsäte:Tillverkad av hög-nickellegeringar (som Inconel) eller rostfritt stål. Om det primära mjuka sätet skadas under en brand, tvingar linjetrycket skivan mot det sekundära metallsätet för att upprätthålla en brandsäker avstängning-.
ISO 5211 direktmontering:Toppfläns designad för direkt montering av manuella växellådor, pneumatiska ställdon eller elektriska ställdon utan externa fästen.
Anti-utblåsningsstam:Den invändiga skafthållarkonstruktionen förhindrar skaftutkastning under högt driftstryck, vilket förbättrar fältsäkerheten.
Alternativ för materialkvalitet
För att förenkla upphandling och teknisk utvärdering beskrivs standardkombinationer av kaross, trim och sitsmaterial nedan:
|
Ventilkomponent |
Alternativ för kolstål |
Rostfritt stål |
Låg temperatur / duplex legering |
|
Kropp |
ASTM A216 WCB / LCC |
ASTM A351 CF8 / CF8M |
ASTM A995 4A (Duplex) / 5A (Super Duplex) |
|
Skiva |
ASTM A351 CF8M |
ASTM A351 CF8M / 316 |
Duplex 2205 / Super Duplex 2507 / Monel |
|
Stam |
17-4PH (UNS S17400) |
17-4PH / AISI 316 |
Duplex 2205 / Inconel 718 |
|
Primärt säte |
RPTFE / PTFE / Devlon |
RPTFE / PEEK |
PEEK / metall-till-metall |
|
Sekundärt säte |
Inconel 718 / 316SS |
Inconel 718 / 316SS |
Inconel 625 / Inconel 718 |
|
Glandpackning |
Flexibel grafit |
Flexibel grafit |
Flexibel grafit (brandsäker-) |
Tekniska specifikationer & industristandarder
|
Teknisk parameter |
Tillämplig standard/kriterier |
|
Design & Tillverkning |
API 609 (Kategori B), MSS SP-68, EN 593 |
|
Ansikte-till-Ansiktsmått |
API 609, ISO 5752, EN 558 |
|
Flänsborrning |
ASME B16.5 (klass 150-600), EN 1092-1 (PN10-PN100) |
|
Tryck-Temperaturklassificering |
ASME B16.34 |
|
Brandtestkvalifikation |
API 607, ISO 10497 |
|
Provning & besiktning |
API 598, ISO 5208, EN 12266-1 |
|
Fugitive Emission Testing |
ISO 15848-1 / API 641 (valfritt på begäran) |
Vägledning för anläggningsunderhåll och byte av ventiler
När du byter ut befintliga ventiler under anläggningsunderhåll, verifiera följande 10 kritiska parametrar innan beställningen släpps:
Ventilstorlek (NPS / DN)
Tryckklass (ASME-klass eller PN-klassificering)
Ansikte-till-Ansiktsmått (API 609 / EN 558-serien)
Ändanslutningstyp (skiva, klack eller flänsad)
Flänsborrning och fasadbeläggning (RF, RTJ, slät finish)
Sätesmaterial och temperaturgränser
Stem Drive Dimensions & ISO 5211 Pad Storlek
Erforderligt brytmoment under maximalt differenstryck
Brand-Säker standard och certifieringskrav
Installationsutrymme & ställdonets orientering
FAQ
F: Vad är skillnaden mellan en dubbel offset och en koncentrisk vridspjällsventil?
S: En koncentrisk vridspjällsventil har spindeln centrerad i mitten av skivan och sätet, vilket leder till kontinuerlig 360--graders kontakt under rotation. En dubbelförskjuten ventil förskjuter axeln i två axlar, vilket gör att skivan lyfts bort från sätet direkt efter öppning.
F: Har en dubbel-förskjuten fjärilsventil automatiskt brandsäker-?
S: Nej. Dubbel offset hänvisar till ventilens mekaniska geometri. Brandsäker-kvalificering kräver en specifik dubbel-sätesdesign (primärt mjukt säte kombinerat med ett sekundärt metallsäte) och måste testas och certifieras oberoende av varandra enligt standarder som API 607 eller ISO 10497.
F: Hur ska jag välja rätt ställdon för en dubbel offset vridspjällsventil?
A: Ställdonets storlek måste baseras på ventilens brytmoment vid maximalt differenstryck (Delta P). Storleksberäkningen bör ta hänsyn till processmediet, driftstemperatur, sätesmaterial, arbetsfrekvens och en nödvändig säkerhetsfaktor (vanligtvis 20 % till 30 %).
F: Vilken dokumentation kan tillhandahållas för projektupphandling?
S: Standardprojektdokumentationen inkluderar materialtestrapporter (EN 10204 3.1), tryck- och läckagetestrapporter (API 598), API 607 brand-testcertifikat, ritningar för allmänna arrangemang (GA) och certifikat om överensstämmelse.
