Vätskehastighet spelar en avgörande roll för prestanda och drift av icke-stigande ventiler. Som leverantör avIcke stigande ventil, att förstå dessa influenser är avgörande för att tillhandahålla högkvalitativa produkter och värdefulla råd till våra kunder. I den här bloggen kommer vi att utforska i detalj hur vätskehastigheten påverkar icke-stigande ventiler.
1. Grundläggande principer för icke-stigande ventiler

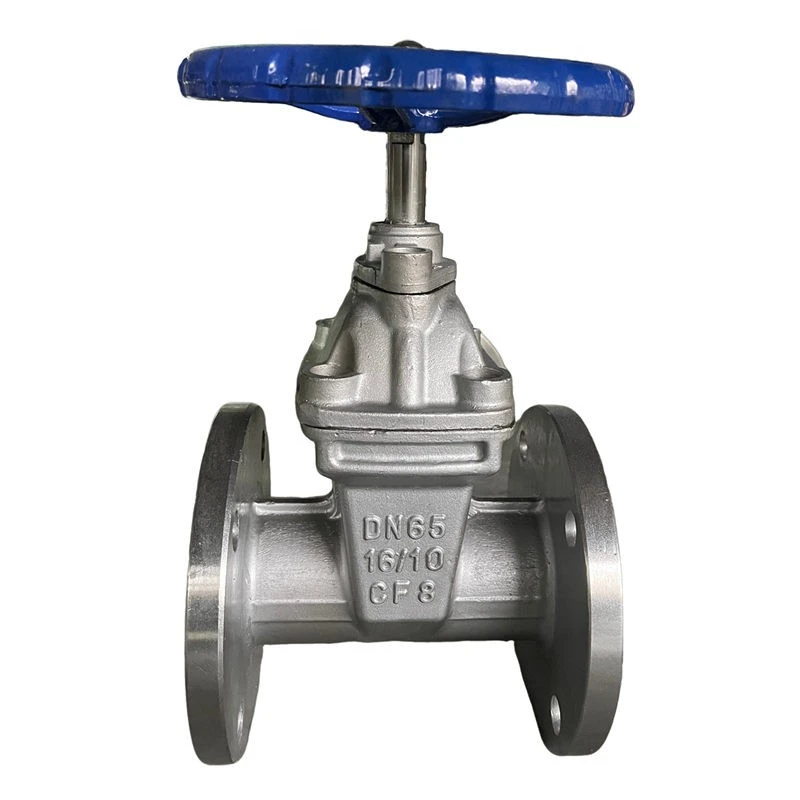

Innan du går in i påverkan av vätskehastighet är det nödvändigt att förstå den grundläggande strukturen och arbetsprincipen för icke-stigande ventiler. AGrindventil ej stigandeär en typ av ventil där skaftet inte stiger ut ur ventilhuset när ventilen öppnas eller stängs. Istället rör sig grinden upp och ner i ventilkroppen. Denna design är särskilt användbar i applikationer där vertikalt utrymme är begränsat, såsom i underjordiska rörledningar eller begränsade mekaniska utrymmen.
Huvudfunktionen hos en icke-stigande ventil är att kontrollera vätskeflödet genom att öppna eller stänga passagen. När ventilen är helt öppen lyfts grinden för att vätskan ska kunna passera fritt. När ventilen är stängd blockerar porten passagen, vilket förhindrar flödet av vätska.
2. Vätskehastighetens inverkan på ventilens funktion
2.1. Tryckfall
En av de mest betydande effekterna av vätskehastighet på icke-stigande ventiler är tryckfallet över ventilen. När vätskehastigheten ökar ökar också tryckfallet. Detta bygger på Bernoullis princip, som säger att i ett vätskeflöde åtföljs en ökning av hastigheten av en minskning av trycket.
I icke-stigande ventiler kan en hög vätskehastighet orsaka ett stort tryckfall, vilket kan leda till flera problem. För det första kan det öka energiförbrukningen som krävs för att pumpa vätskan genom ventilen. Högre tryckfall gör att pumpen måste arbeta hårdare för att bibehålla önskad flödeshastighet, vilket resulterar i ökade driftskostnader. För det andra kan alltför stora tryckfall orsaka kavitation i ventilen. Kavitation uppstår när det lokala trycket i vätskan sjunker under ångtrycket, vilket leder till att ångbubblor bildas och kollapsar. Kollapsen av dessa bubblor kan orsaka skador på ventilkomponenterna, såsom porten och ventilsätet, vilket minskar ventilens livslängd och prestanda.
2.2. Erosion och slitage
Vätskehastighet har också en direkt inverkan på erosionen och slitaget av icke-stigande ventiler. Höghastighetsvätskor bär mer kinetisk energi, vilket kan göra att vätskan fungerar som en sandbläster på ventilytorna. Grinden och ventilsätet är särskilt känsliga för erosion och slitage.
När vätskehastigheten är hög kan partiklarna och föroreningarna i vätskan påverka ventilytorna med höga hastigheter och gradvis slita bort materialet. Detta kan leda till förlust av ventiltäthet, vilket gör att läckage kan uppstå. I allvarliga fall kan erosion orsaka strukturella skador på ventilen, vilket gör den obrukbar. Erosionshastigheten är proportionell mot kvadraten eller till och med kuben av vätskehastigheten i vissa fall. Därför kan även en liten ökning av vätskehastigheten avsevärt accelerera erosionsprocessen.
2.3. Vibration och buller
En annan konsekvens av hög vätskehastighet är genereringen av vibrationer och buller i icke-stigande ventiler. Eftersom vätskan strömmar genom ventilen med höga hastigheter kan det orsaka turbulenta flödesmönster, vilket i sin tur leder till vibrationer. Vibrationen kan överföras till omgivande rörledningar och utrustning, vilket orsakar ytterligare stress och potentiell skada.
Dessutom kan vibrationerna och det turbulenta flödet orsaka buller. Överdrivet ljud skapar inte bara en obehaglig arbetsmiljö utan kan också vara en indikation på potentiella problem i ventilen. Till exempel, om ventilen inte är korrekt konstruerad eller installerad, kan höghastighetsvätskeflöde orsaka resonans, vilket kan förstärka vibrations- och ljudnivåerna.
3. Designöverväganden baserat på vätskehastighet
3.1. Ventilstorlek
Korrekt ventilstorlek är avgörande för att säkerställa att den icke-stigande ventilen kan fungera effektivt under olika vätskehastigheter. När du väljer en ventil är det nödvändigt att överväga den förväntade vätskehastigheten i rörledningen. En ventil som är för liten för flödeshastigheten kommer att resultera i höga vätskehastigheter, vilket leder till de ovan nämnda problemen. Å andra sidan kan en ventil som är för stor vara dyrare och kanske inte ge exakt flödeskontroll.
Ingenjörer använder vanligtvis flödeshastighet och tryckfallsberäkningar för att bestämma lämplig ventilstorlek. Genom att beakta de maximala och lägsta förväntade vätskehastigheterna kan de välja en ventil som kan hantera flödesförhållandena utan att orsaka alltför stora tryckfall, erosion eller vibrationer.
3.2. Materialval
Valet av ventilmaterial påverkas också av vätskehastigheten. För applikationer med höghastighetsvätskor bör mer slitstarka material användas. Till exempel kan rostfritt stål eller legeringsmaterial användas för grinden och ventilsätet för att minska påverkan av erosion och slitage.
Dessutom bör även materialets förmåga att motstå kavitation beaktas. Vissa material är mer motståndskraftiga mot kavitationsskador än andra. Genom att välja lämpliga material kan ventilens livslängd förlängas och dess prestanda kan förbättras.
3.3. Flöde - vägledande design
För att minska den negativa effekten av höghastighetsvätskeflöde kan icke-stigande ventiler utformas med flödesstyrande funktioner. Dessa funktioner kan hjälpa till att jämna ut vätskeflödet, minska turbulensen och minimera tryckfallet. Till exempel kan ventilkroppen utformas med en strömlinjeformad form, och interna bafflar eller skovlar kan läggas till för att styra vätskeflödet.
4. Övervakning och underhåll i relation till vätskehastighet
4.1. Övervakning
Regelbunden övervakning av vätskehastighet och andra driftsparametrar är avgörande för att säkerställa att ventiler som inte stiger fungerar korrekt. Genom att installera flödesmätare och trycksensorer i rörledningen kan vätskehastigheten och tryckfallet över ventilen mätas. Alla betydande förändringar i dessa parametrar kan indikera potentiella problem, såsom ventilslitage, blockering eller felaktig funktion.
Dessutom kan vibrations- och bullersensorer användas för att upptäcka onormala vibrationer och bullernivåer. Om vibrationerna eller bullret överskrider det normala intervallet kan det bli nödvändigt att inspektera ventilen för skador eller felinställning.
4.2. Underhåll
Baserat på övervakningsresultaten bör lämpliga underhållsåtgärder vidtas. För ventiler som arbetar under höghastighetsförhållanden krävs tätare inspektioner. Ventilkomponenterna bör kontrolleras regelbundet med avseende på erosion, slitage och skador. Om några problem upptäcks bör de skadade komponenterna bytas ut i tid.
Dessutom bör ventilen rengöras regelbundet för att avlägsna avlagringar eller skräp som kan påverka dess prestanda. Smörjning av ventilskaftet och andra rörliga delar är också viktigt för att säkerställa smidig drift.
5. Slutsats och uppmaning till handling
Sammanfattningsvis har vätskehastigheten ett djupgående inflytande på prestanda, funktion och livslängd för icke-stigande ventiler. Höga vätskehastigheter kan orsaka tryckfall, erosion, slitage, vibrationer och buller, vilket kan leda till olika problem såsom ökad energiförbrukning, läckage och strukturella skador.
Som professionell leverantör avIcke stigande ventilochGrindventil ej stigande, vi har expertis och erfarenhet för att tillhandahålla högkvalitativa ventiler som tål olika vätskehastighetsförhållanden. Vi erbjuder ett brett utbud av ventilprodukter med olika storlekar, material och design för att möta våra kunders specifika behov.
Om du är i behov av icke-stigande ventiler för dina projekt, eller om du har några frågor om vätskehastighetens inverkan på ventilens prestanda, är du välkommen att kontakta oss. Vårt team av experter är redo att ge dig professionella råd och lösningar. Låt oss arbeta tillsammans för att säkerställa effektiv och tillförlitlig drift av dina vätskesystem.
Referenser
- Crane Co., "Flöde av vätskor genom ventiler, kopplingar och rör", tekniskt dokument nr 410.
- Streeter, VL, och Wylie, EB, "Fluid Mechanics", McGraw - Hill Book Company.
- Idelchik, IE, "Handbook of Hydraulic Resistance", Begell House Inc.
