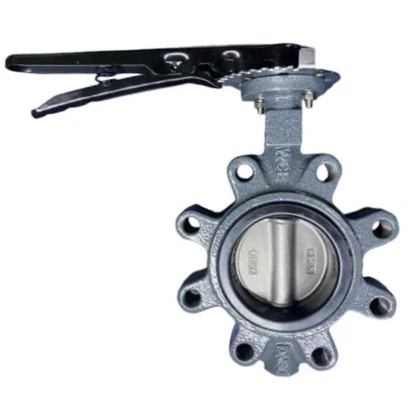

När det gäller att installera en klackfjärilsventil i en rörledning finns det verkligen flera speciella överväganden som måste beaktas. Som leverantör av klackfjärilsventiler har jag bevittnat vikten av korrekt installation för optimal prestanda och livslängd för dessa ventiler. I det här blogginlägget kommer jag att fördjupa mig i de nyckelfaktorer som bör beaktas under installationsprocessen.
Kompatibilitet med rörledningar
Det första och främsta övervägandet är kompatibiliteten hos fjärilsventilen med rörledningssystemet. Detta inkluderar faktorer som rörmaterial, storlek och tryckklassificering. Ventilen måste väljas för att matcha rörledningens specifikationer för att säkerställa en korrekt passning och tillförlitlig drift. Till exempel, om rörledningen är gjord av rostfritt stål, aRostfritt stål vridspjällsventilskulle vara ett idealiskt val på grund av dess korrosionsbeständighet och hållbarhet.
Det är också avgörande att se till att ventilstorleken motsvarar rörstorleken. En underdimensionerad eller överdimensionerad ventil kan leda till flödesbegränsningar, tryckfall och ineffektiv drift. Dessutom bör ventilens tryckklassificering vara lika med eller högre än rörledningens maximala arbetstryck för att förhindra ventilfel.
Installationsplats
Platsen där fjärilsventilen är installerad kan avsevärt påverka dess prestanda. Den bör placeras på ett lättillgängligt område för underhålls- och inspektionsändamål. Undvik att installera ventilen i områden som är utsatta för fysisk skada, till exempel nära tunga maskiner eller i områden med hög trafik.
Dessutom bör ventilen installeras i en rak del av rörledningen för att säkerställa ett jämnt och jämnt flöde. Installation av ventilen nära armbågar, T-stycken eller andra kopplingar kan orsaka turbulens och ojämn flödesfördelning, vilket kan påverka ventilens prestanda och livslängd.
Uppriktning och orientering
Korrekt inriktning och orientering av fjärilsventilen är avgörande för att den ska fungera korrekt. Ventilen bör installeras med spindeln i vertikalt läge för att förhindra ansamling av skräp och säkerställa korrekt tätning. Om ventilen installeras horisontellt kan det vara nödvändigt att använda ett speciellt monteringsarrangemang för att bibehålla den korrekta orienteringen.
Under installationen är det viktigt att rikta in ventilflänsarna med rörledningsflänsarna noggrant. Felinriktning kan orsaka stress på ventilhuset, flänspackningar och bultar, vilket leder till läckor och för tidigt fel. Använd ett flänsinriktningsverktyg för att säkerställa exakt inriktning och dra åt bultarna jämnt till de rekommenderade vridmomentvärdena.
Packningsval och installation
Valet av packningsmaterial och korrekt installation är avgörande för att förhindra läckor i klackfjärilsventilen. Packningen bör väljas baserat på vätsketyp, temperatur och tryck i rörledningen. Vanliga packningsmaterial inkluderar gummi, PTFE och grafit, alla med sina egna fördelar och begränsningar.
När du installerar packningen, se till att den är ren, fri från skador och korrekt placerad mellan ventilen och rörledningens flänsar. Undvik att dra åt bultarna för hårt, eftersom detta kan göra att packningen deformeras och förlorar sin tätningsförmåga. Följ tillverkarens rekommendationer för packningsinstallation och vridmoment.
Skruvmoment och åtdragningssekvens
Korrekt bultmoment och åtdragningssekvens är avgörande för att säkerställa en säker och läckagefri anslutning mellan klackfjärilsventilen och rörledningen. Över- eller underåtdragning av bultarna kan leda till läckor, flänsförvrängning och ventilfel.
Använd en kalibrerad momentnyckel för att dra åt bultarna till de rekommenderade vridmomentvärdena som anges av ventiltillverkaren. Åtdragningssekvensen bör följas noggrant för att säkerställa en jämn fördelning av klämkraften över flänsen. Vanligtvis är bultarna åtdragna i ett diagonalt mönster för att förhindra ojämn belastning på flänsen.
Provning och driftsättning
Efter att ha installerat klackfjärilsventilen är det viktigt att genomföra en grundlig test- och idrifttagningsprocess för att säkerställa att den fungerar korrekt. Detta inkluderar trycktestning, flödestestning och funktionstestning av ventilen.
Trycktestning bör utföras vid rörledningens maximala arbetstryck för att kontrollera om det finns läckor och säkerställa att ventilen och dess anslutningar är integritet. Flödestestning kan användas för att verifiera ventilens flödesegenskaper och prestanda. Funktionstestning innebär att ventilen öppnas och stängs flera gånger för att säkerställa smidig drift och korrekt tätning.
Underhåll och inspektion
Regelbundet underhåll och inspektion är avgörande för den långsiktiga prestandan och tillförlitligheten hos vridspjällsventilen. Detta inkluderar visuell inspektion av ventilhuset, flänsar, packningar och bultar för tecken på slitage, skador eller korrosion. Ventilen bör också smörjas med jämna mellanrum för att säkerställa smidig drift av spindeln och skivan.
Dessutom är det viktigt att övervaka ventilens prestanda över tid. Alla förändringar i flödeshastighet, tryck eller ventildrift bör undersökas omedelbart för att identifiera och åtgärda potentiella problem innan de eskalerar.
Slutsats
Att installera en fjärilsventil i en rörledning kräver noggrann övervägande av flera faktorer för att säkerställa optimal prestanda och tillförlitlighet. Genom att vara uppmärksam på rörledningskompatibilitet, installationsplats, uppriktning, val av packning, bultmoment och testning kan du minimera risken för ventilfel och säkerställa en lång livslängd.
Som leverantör av klackfjärilsventiler har vi åtagit oss att tillhandahålla högkvalitativa ventiler och omfattande teknisk support till våra kunder. Om du har några frågor eller behöver hjälp med installation av en klackspjällventil, tveka inte att kontakta oss. Vi är här för att hjälpa dig att välja rätt ventil för din applikation och säkerställa korrekt installation och funktion.
Referenser
- ASME B16.34 - Ventiler - Flänsad, gängad och svetsad ände
- API 609 - Vridspjällsventiler med dubbla flänsar, klackar och wafertyp
- ISO 5208 - Industriventiler - Tryckprovning av ventiler
